CPC Vakuumröhrenkollektoren
Die zwei grundlegenden Merkmale unserer XL-Systeme sind Hochleistungs-Vakuumröhrenkollektoren mit CPC Spiegeln und die ausschließliche Verwendung von einfachem Heizungswasser als Wärmeträgermedium im Solarkreislauf. Die entscheidenden Vorteile sind dabei:
- CPC Vakuumröhrenkollektoren ermöglichen maximale Erträge dank einer hervorragenden Isolierung sowie die Solarwärmenutzung auch im Winterhalbjahr.
- Die Verwendung von Heizungswasser als Solarflüssigkeit vereinfacht die Anbindung an bestehende Systeme wie Heizkessel, Speicher und Wärmenetze.
- Diese Technik und das Planungs-Know-How von Ritter XL Solar ermöglichen den Bau beliebig großer Kollektorfelder.
Zwei Größen für Ihr Projekt
Unser beliebtester Vakuumröhrenkollektor der Baureihe XL (P) wurde bereits in mehr als 30 solarthermischen Großanlagen verbaut – öfter als jeder andere Kollektor auf dem Markt. Er liefert mit einer Bruttokollektorfläche von 2,63 bis 4,94 m² zuverlässig die von uns prognostizierten Erträge – damit Sie sicher planen können.
Bewährte Technik im neuen Format

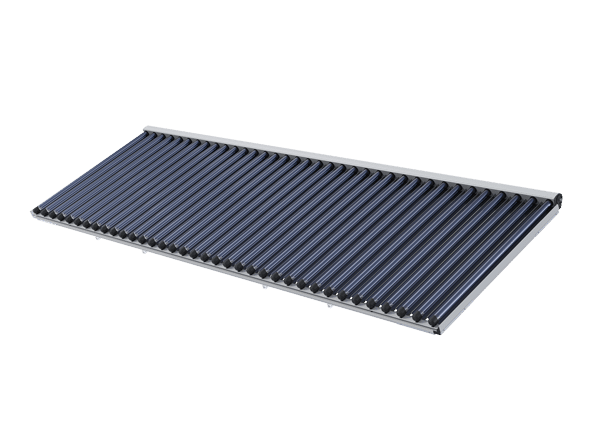

Seit 2024 haben wir den CPC-Vakuumröhrenkollektor XXL 19/131 im Portfolio. Er hat eine Bruttokollektorfläche von beeindruckenden 13,1 m². Durch das größere Format lässt sich eine Freifläche im Vergleich zu den bisherigen Kollektoren mit weniger Modulen ausstatten.
Für noch mehr Flexibilität haben wir mit dem XXL 19/66 eine zweite, schmalere Kollektorvariante im Programm, die mit einer Bruttokollektorfläche von 6,6 m² die Planung der Freifläche vereinfacht.
Wasser als Wärmeträger unserer CPC Kollektoren
Seit 2004 setzt die Ritter Energie mit dem AquaSolar-System konsequent nur noch Wasser als Wärmeträger ein und schützt auch die Kollektoren der Marke Ritter XL Solar mit Niedertemperaturwärme aus der Anlage vor Frost. Aufgrund der geringen Wärmeverluste der CPC Röhrenkollektoren ist hierfür nur ein kleiner Energiebetrag von 1 bis 3 % des solaren Jahresenergieertrages notwendig, der durch die Vorteile des Wassers mehrfach kompensiert wird. Dieses Konzept hat sich nunmehr seit langem bestens bewährt.
Vakuumisolierung + Absorber
Die entscheidenden Bauteile der Hochleistungskollektoren sind zum einen die sogenannten Dewar-Röhren (einfaches Prinzip „Thermoskanne“) mit einer nahezu perfekten Rundum- Isolierung und dem hochselektiven & Vakuum-geschützten Absorber. Zum anderen sorgt der CPC-Spiegel (Compound Parabolic Concentrator) dafür, dass auch diffuse und unter ungünstigem Winkel einfallende Strahlung auf die Absorber gelenkt wird. Ein Ritter CPC Vakuumröhrenkollektor nutzt 91 % der Bruttokollektorfläche als Aperturfläche (optisch aktive Fläche). Röhrenkollektoren ohne CPC Spiegel können höchstens ca. 75 % der Bruttofläche nutzen.

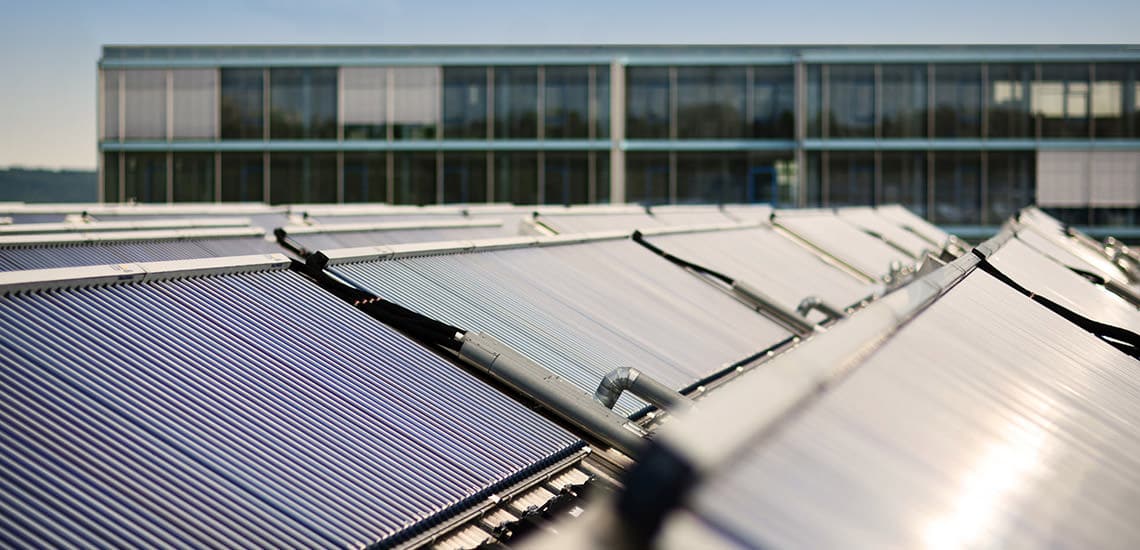

Ertrag nach Solar Keymar
Die Ritter XL Solar Kollektoren mit Plasma-Beschichtungstechnologie zur Optimierung der optischen Eigenschaften erzielen im Kollektorvergleich zudem am Solar Keymark-Referenzort Würzburg bei 75 °C mittlerer Kollektortemperatur einen Jahreswirkungsgrad von 50 % und sogar bei Ost- oder Westausrichtung noch über 70 % des maximalen Jahresertrags.
